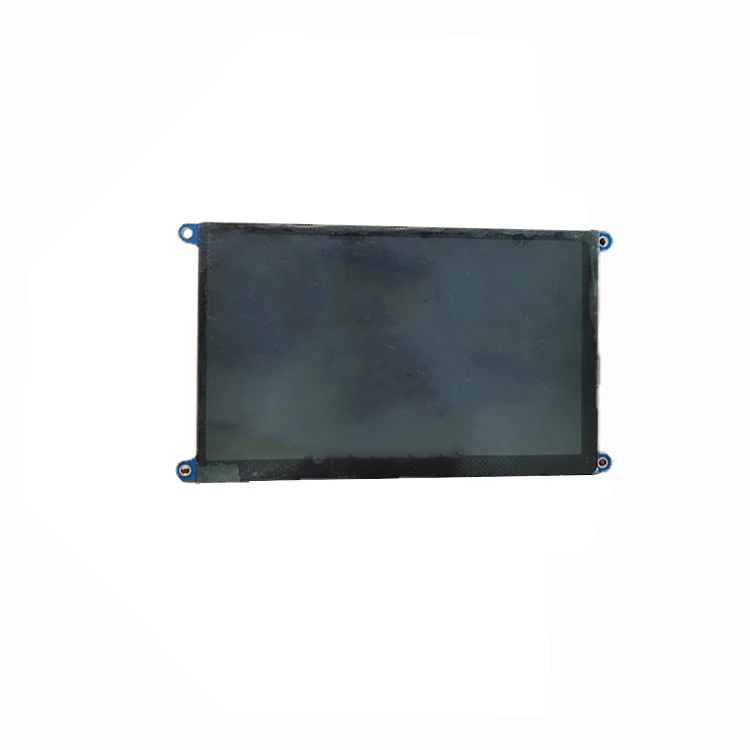

7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен

7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен Өзгөчөлөнгөн сүрөт
  • 7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен
  • 7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен
  • 7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен
  • 7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен
  • 7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен
  • 7 дюйм 1024*600 Резолюция RGB 50pin 500 nits жарыктык IPS LCD HDM-I тактасы менен

Кыска сүрөттөмө:

Ыкчам маалымат Түрү: IPS дисплей Көлөмү: 7 дюймдук камсыздоочу Түрү: Өндүрүүчү Келип чыккан жери: Гуандун, Кытай Бренд: кокустук Модул Түзүмү: ЖК дисплей + CTP Touch + PCB Сунушталган көрүү багыты: БАРДЫК Модулдун көлөмү: 200.00×132.00×5.0 Активдүү аймак :154.08×85.92 Пикселдердин саны (чечимдик): 1024RGBx600 Пикселдин кадамы: 0.0642×0.1790 Жарыктык: 500cd/m2 Кубат булагы: USB (5.0V) Арткы жарык Түрү: Ак LED Түсү Сандары: 16.7M Specification ...


Продукт чоо-жайы

Ыкчам маалымат

Түрү: IPS
Дисплейдин өлчөмү: 7 дюйм
Жабдуучу Түрү: Өндүрүүчү
Келип чыккан жери: Гуандун, Кытай
Бренд Аты-жөнү: şans

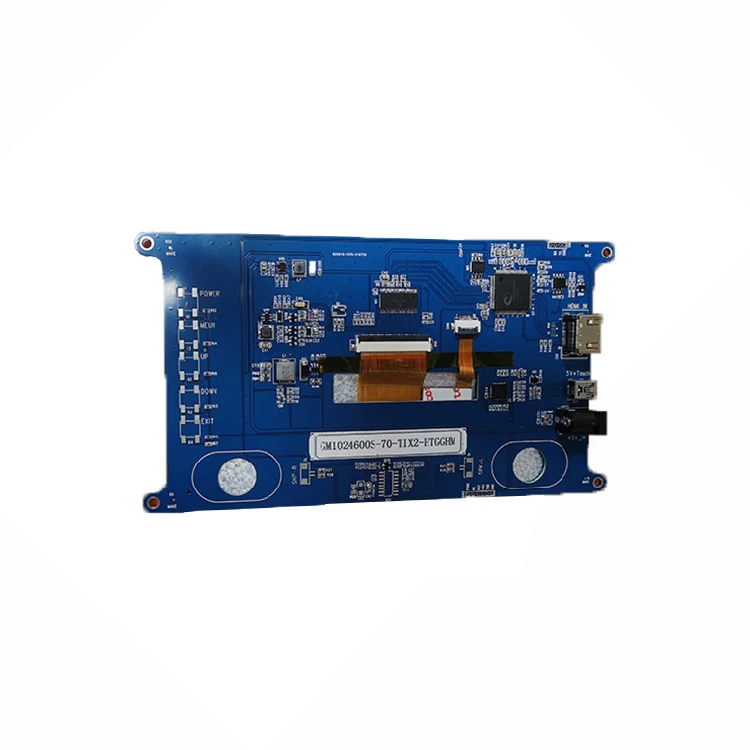

Модул структурасы: ЖК дисплей + CTP Touch + PCB
Сунушталган көрүү багыты: БААРЫ
Модул өлчөмү: 200,00×132,00×5,0
Активдүү аянты: 154,08×85,92
Пикселдердин саны (чечимдүүлүк): 1024RGBx600
Пикселдин бийиктиги: 0,0642×0,1790
Жарыктык: 500cd/m2
Кубат менен камсыздоо: USB (5.0V)
Арткы жарык түрү: ак LED
Түс сандары: 16.7M

Спецификация

пункт
Техникалык шарттар
бирдиги
Контур өлчөмү
200,00×132,00×5,0
mm
Резолюция
1024*600
чекиттер
Жарыктык
500
cd/m2
Арткы жарык
Ак LED
-
Көрүү багыты
БААРЫ
саат

Чийүү:

Pin аныктамасы:

Pin No.
Символ
Description
1
TMDS Data2+
2-каналдын оң жагы TMDS төмөн вольттуу сигнал дифференциалдык кириш жуптары
2
TMDS Data2Shield
Жер
3
TMDS Data2-
2-каналдын терс жагы TMDS төмөн вольттуу сигнал дифференциалдык кириш жуптары
4
TMDS Data1+
1-каналдын оң жагы TMDS төмөн вольттогу сигнал дифференциалдык кириш жуптары
5
TMDS Data1 Shield
Жер
6
TMDS Data1-
1-каналдын терс жагы TMDS төмөн вольттогу сигнал дифференциалдык кириш жуптары
7
TMDS Data0+
0 TMDS каналынын оң жагы төмөн вольттогу сигнал дифференциалдык кириш жуптары
8
TMDS Data0 Shield
Жер
9
TMDS Data0-
0 TMDS каналынын терс жагы төмөн вольттогу сигнал дифференциалдык кириш жуптары
10
TMDS Clock+
Маалымдама саатынын оң жагы.TMDS төмөн вольттуу сигнал дифференциалдык киргизүү жуп
11
TMDS Clock Shield
Жер
12
TMDS сааты-
Маалымдама саатынын терс жагы.TMDS төмөн вольттуу сигнал дифференциалдык киргизүү жуп
13
БШК
Байланыш жок
14
Резервделген(NC)
Байланыш жок
15
SCL
DDC SCL
16
SDA
DDC SDA
17
DDC/CEC Ground
Жер
18
+5V кубаттуулук
+5V кубаттуулук
19
Hot Plug Detect
Hot Plug Detect
